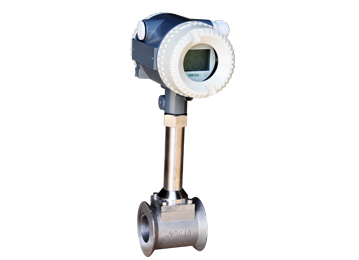

HD系列涡街流量计
一、概述
HD系列涡街流量计的原理及适用范围
涡街流量计是目前国际上主要流量仪表产品之一，广泛应用于石油、化工、冶金、供热等部门。对液体、气体、蒸汽的流量进行检测和计量。

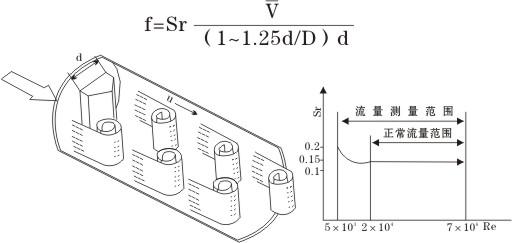

在流体中设置三角柱型旋涡发生体，从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如图1．1所示，旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质的平均流速为V，旋涡发生体迎流面宽度为d，表体通径为D，即可得到关系式：
在旋涡发生体中装入检测探头及相应电路即构成了多勒气体质量流量传感器，HD型多勒气体质量流量传感的探头，采用特殊结构及材质，是改进型多勒气体质量流量传感器。
二、涡街流量计的特点
检测元件不接触流体，可靠性高，介质适应性强
无可动部件，耐磨损，结构牢固、简单
良好的抗震性能
允许工作温度范围宽，-40℃~+350℃
测量范围宽，准确度高
脉冲信号输出或二线制4～20mA电流信号输出
三、涡街流量计的基本参数
| 测量介质 | 液体、气体、蒸汽(单相介质或可以认为是单相介质) | ||
| 饱和蒸汽在干度≥85％时，可以认为是单相介质 | |||
| 介质温度 |
-40℃~+350℃ |
||
| 介质压力 |
1.6MPa 2.5MPa 4.0MPa(压力4.0MPa以上，需特殊定做) |
||
| 准 确 度 |
1.0级 1.5级 |
||
|
量 程 比 |
1：8~1：30(参比标况下空气) 1：8~1：40(参比常温水) |
||
| 流量范围 |
液体0.4~7.0m/s 气体4.0~60.0m/s 蒸汽5.0~70.0m/s |
||
| 规 格 |
Φ25Φ40 Φ50Φ65Φ80 Φ100Φ125Φ150 Φ200 Φ250 Φ300 |
||
|
材 质 |
1Crl8Ni9Ti |
||
| 雷 诺 数 |
正常2x104~7x106 |
||
|
阻力系数 |
Cd≤2.6 |
||
| 允许振动加速度 |
≤0.2g |
||
| 防护等级 |
IP65 |
||
| 防爆等级 |
(ia) ⅡCT6 |
||
| 环境条件 |
环境温度 |
-40~+55℃(非防爆场所) -20~+55℃(防爆场所) | |
| 相对湿度 | ≤85％ | ||
|
大气压力 |
86~106kPa | ||
| 供电电源 |
非防爆型 |
脉冲型 | +12VDC 20mA |
| 电流型 | +24VDC 20mA | ||
| 输出信号 | 频率脉冲信号2~3000Hz 低电平≤1V 高电平≥6V | ||
| 二线制4~20mA信号(隔离输出) 负载≤500Ω | |||

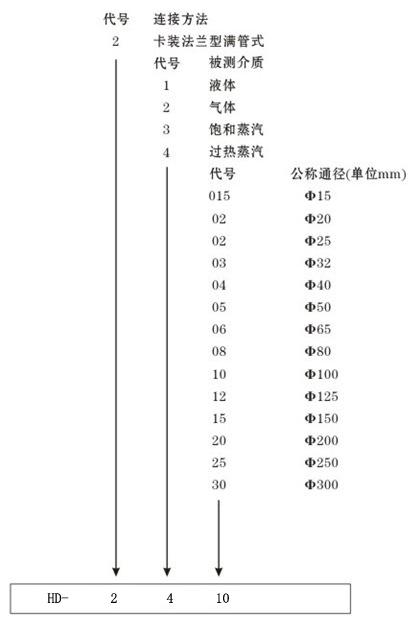

四、HD涡街流量计型号组成
