HDLD-Q型潜水型电磁流量计(明渠流量计)

简要说明:HDLD-Q型潜水型电磁流量计(明渠流量计)用于连续测量明渠、暗渠或管道中导电液体体积流量。该电磁流量计已广泛用于城镇给排水、工业废水排放、污水处理、农田灌溉等部门的流量测量。
详细介绍:

一、概述:

   HDLD-Q型潜水型电磁流量计(明渠流量计)用于连续测量明渠、暗渠或管道中导电液体体积流量。该电磁流量计已广泛用于城镇给排水、工业废水排放、污水处理、农田灌溉等部门的流量测量。

二、特点及适用范围:

·明渠流量计的传感器主体用塑料制成,因此结构轻便,且具有抗腐蚀性。
·明渠流量计结构简单,无可动部件。此流量计具有很强的抗污、抗堵或抗腐蚀能力,因此可在含有悬浮物或粘结物的流体中使用。
·明渠流量计传感器也可以方便地安装在现有水渠的任意闸门上。水渠可以为明渠或暗渠,其截面可以为矩形或圆形。
·明渠流量计测量覆盖范围广,0-0.3至0-10m/sec范围内均可测量。可以在相同的水头下测量更大的流量,方法是平行于原传感器安装物理尺寸相同的虚设传感器。
·明渠流量计流量信号为线性,因此流量从100%降到0的情况下,都具有高测量精度。即使水渠受到潮汐的影响,也能进行稳定的测量
·明渠流量计适用于明渠、暗渠、河道测量,适用于圆形、矩形、梯形和其它形状的渠道测量,不受河水上涨、潮汐、下游水位变化的影响。
·明渠流量计采用仿真传感器(分流模型)可扩大流量测量范围。

三、技术参数:
·公称通径:DN50、100、200、400、600、800mm
·精确度:±1.0%;±2.0%(与仿真传感器合用时)
·测量范围:0 ~ 1m/s至0 ~ 10m/s(流速)
·介质电导率:≥5μs/cm
·最大潜水深度:10m
·电极材料:含钼不锈钢、钛Ti、哈氏合金B、哈氏合金C、特殊
·介质温度:0℃ ~ +40℃
·传感器输出信号:0 ~ 0.2mVp ~ p至0 ~ 2mVp ~ P
·流量计输出信号:4 ~ 20mA.DC和0 ~ 5000Hz或0 ~ 2000Hz
·产品标准:CJ/T3017 ~ 1993潜水型电磁流量计

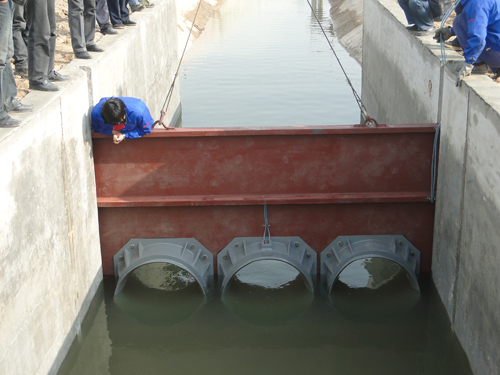

、潜水电磁流量计的使用案例

为郑州市城市景观用水提供优质计量设备
