StreamPro便携式微型声学多普勒流速剖面仪(简称StreamPro ADCP)

简要说明:
详细介绍:

StreamPro便携式微型声学多普勒流速剖面仪(简称StreamPro ADCP

   StreamPro便携式微型声学多普勒流速剖面仪(简称StreamPro ADCPTRDI公司新一代ADCP产品。它是专门为在极浅河流或明渠中进行流量测验设计的。可以认为StreamPro ADCPTRDI公司“瑞江”ADCP的微型版。与“瑞江”ADCP一样,当StreamPro ADCP河流或明渠断面一侧移动到另一侧时即测出流量。

   StreamPro便携式微型ADCP采用换能器与电子单元分离结构。换能器体积很小,其直径仅为3.5cm  换能器与电子单元安装在一特制的小型浮体上。用HP iPAQ掌上电脑运行StreamPro操作软件进行流量测验。电子单元与掌上电脑之间通过“蓝牙”(BlueTooth)无线通讯。StreamPro 微型ADCP采集的数据格式与“瑞江”型ADCP的数据格式一样,可以应用WinRiver软件回放。

便携式微型ADCP StreamPro主要特点

· 采用TRDI公司宽带专利技术

· 剖面范围10厘米~ 6米,适合浅水测流

· 蓝牙(BlueTooth)无线通讯,简单方便

· 整机总重5公斤,适合便携应用

· 软件与瑞江ADCP兼容

便携式微型ADCP StreamPro用途

· 地表水河流流量测验

· 灌区流量测验

· 污水流量监测

便携式微型ADCP StreamPro组成:

· 微型换能器:直径3.5cm,长12cm

· 电子单元:长20cm、宽10cm、厚15cm

· 小型浮体:长71cm、宽43cm、厚10cm

· HP iPAQ掌上电脑

· 蓝牙(BlueTooth)无线通讯

· 掌上电脑操作软件  StreamPro

· 笔记本电脑操作软件 WinRiver II

微型走航ADCP StreamPro技术指标

流速剖面测量 (宽带专利技术):

单元数目     1-30

最小单元长度     2 cm

最大单元长度     20 cm

最大剖面深度       6m

最大底跟踪深度     7m

1st 单元起点     7-50 cm

流速量程           ±5m/s(标准浮体±2m/s

流速精度     ±1.0% ± 0.2cm/s

流速分辨率          1 mm/s

流量精度 优于±2%

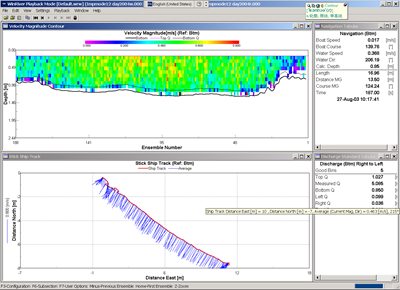

StreamPro 操作软件掌上电脑界面



传感器配置:
流速测量换能器: 频率:   2 MHz

     配置:   四声束

      声束角:   ±20º

                 声束宽度:

                 材料:   聚亚胺酯浇铸壳体

温度探头:       量程:   -4º to 40ºC

               精度:   ±0.ºC

               分辨率:   0.01º C

姿态传感器:可选装罗盘和倾斜传感器

通讯:“蓝牙”(BlueTooth)无线通讯

              通讯距离:80-300

软件: StreamPro掌上电脑中文操作软件

WinRiver II笔记本电脑中文操作软件

电源:内置8AA碱电池或充电电池,连续作业16小时

尺寸:71cm、宽43cm、厚10cm

重量:总重5公斤:包括浮体、探头、电子单元及内置电池
