升级版超声波液位计安装指南1
发布日期:2014-5-16 12:03:54

、安装指南

1.1物位计安装尺寸

⑴ 分体式超声波物位计标准型



 (2)一体式超声波物位计增强型

(3)一体式超声波物位计防爆型:

           1.2安装指南

1.2.1理解专业术语

①量程:在进行仪表选型的时候,量程的含义是很重要的,请看下面的示意图。

②发射角和虚假回波

超声波波速通过探头聚焦,脉冲波速的发射就好像手电筒的光速一样,离探头越远的地方,扩散面积就越大。

在发射角内的任何物体,如:管道、支架、焊缝、加强筋、搅拌螺旋桨、挂壁的物体,都会造成很强的虚假回波,特别是发射角内距离探头较近的物体。

例如:在距离探头6米处的管道造成的虚假回波要比距离探头18米处同样管道造成的虚假回波强9倍。

★尽量使传感器的轴线垂直于介质表面,并且避免在发射角内有任何其他物体。如:管道和支架等。

1.2.2测量范围选择

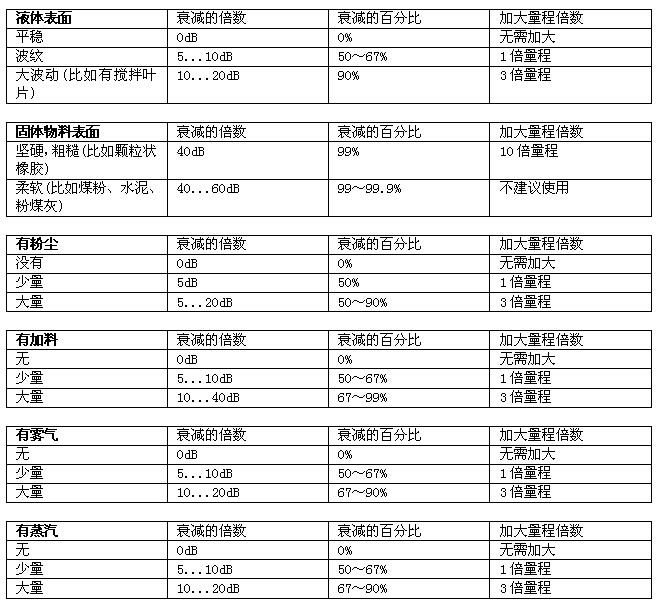

    测量范围取决于超声波探头的范围。超声波探头的范围则取决于现场的工作环境、被测量目标、温度等。根据下表,你可以选择出你所需要的测量范围是几米。

  信号衰减计算方式,如果是现场有多种情况,就要把这几种情况都累加起来来计算信号衰减的量。

·有少量加料                   5...10dB

·有少量蒸汽                   5...20dB

·探头和介质表面温差≤40℃     5...10dB

  合计                         最小15dB,最大40dB。

在这种情况下,如果实际最大测量范围是5米,那么需要选用50米量程的超声波液位计来的量。

1.2.3底部螺纹安装

建议安装时使用塑料材质的法兰跟传感器连接



1.2.4顶部螺纹安装-吊装法安装

▲安装在罐子上、水池上、盖板上、支架上安装跟以上方式基本相同。

★探头安装完毕后,探头发射面一定露出盖板或者导波管。不能缩在盖板或者导波管里面。

1.2.5测量液体

1.2.5.1平顶罐

平面罐一般都有一个很短的接管,接管的基准面是法兰的下底面,在接管长度≤60mm,接管内径≥100mm,接管内壁平整无毛刺、凸起物的前提下,安装后探头的发射面低于法兰的下底面3cm就可以测量。



最理想的安装是直接将仪表安装在平顶容器上,不使用接管,容器上的圆形开口就可以足够固定安装用的法兰或者万向节。探头发射面是在基准面以下。





安装在跟探头一样的螺纹接管上,在这种情况下,接管的内径大小跟探头的外螺纹几乎一样,探头的发射面必须伸出接管2cm以上,不能缩在接管内。



同样,分体式的传感器可以用顶部螺纹安装,安装在M30×1.5的管螺纹里。



1.2.5.2拱形罐顶

对于拱形罐,仪表最好不要安装在罐顶中央,而是安装在罐顶半径的1/2或者2/3处(在满足离罐壁一定距离的前提下)。对于超声波脉冲来讲,拱形罐顶就好像是一个凸透镜,如果探头安装在凸透镜的焦点上,那么它就会接收到所有虚假回波。因此应该尽量避免将传感器探头安装在拱形罐顶中央。

  在大多数的拱形罐顶上,接管加上法兰的长度有150-180mm长度,而超声波物位计的探头螺纹以下都没有这么长的(可以向我公司定制加长型探头,以使探头发射面低于接管底部)。在这样的情况下,我们需要注意接管直径和接管长度的比例关系。

序号  接管长度 接管内径  备注
1  150mm 200mm

 接管内壁无毛刺、凸起物,上下垂直,

焊缝都要做抛光处理。接管和罐顶

接处要做接管内向外、的45℃斜角抛

2  200mm 260mm
3  250mm 325mm
4 300mm 360mm

1.2.5.3开口容器

对于开口容器,可以使用支架安装,要注意支架的承重能力,让传感器与容器壁之间保持一定距离。如果开口容器内壁上下是平整的,那么传感器离容器壁的距离详见下表:

 最大量程

 离壁距离

最大量程

 离壁距离

 最大量程

 离壁距离

 5米

 0.5米

 10米

 1.0米

15米

 1.5米

 最大量程

 离壁距离

 最大量程

 离壁距离

 最大量程

 离壁距离

 20米

 2米

 30米

 3米

 40米

 4米



由于开口容器没有聚焦效应,可以把传感器安装在容器的正中间。

1.2.5.4排水井和普通井

排水井一般井道和井口狭窄,而且井壁凹凸不平,使得超声波测量十分困难。这个问题可以通过安装一段接管或者安装整个测量套管来解决。要注意,传感器放在接管内后,盲区会变大大约50~100%,要把盲区变大因素考虑在内。


普通水井(包括水源井、深水井),一般直径都不大,可以安装测量套管来达到最好的测量效果,测量套管的内壁一定光滑(可以用PVC、PE管),内径≥150mm(测量范围6米内).超过6米的接管要咨询厂家。只要测量管能够保持清洁,没有粘附的介质,内部没有接缝,就可以测量。

测量套管要总是浸泡在介质里,这样可以保证测量管内的测量准确。

1.3.1测量固体

1.3.1.1法兰安装

和测量液体介质一样,仪表可以安装在容器接管上的对接法兰,接管轴线必须对准容器出口或垂直于介质表面,探头应该能够从接管中伸出来。



1.3.1.2螺纹接管安装

    使用螺纹接管安装的时候,探头一定要露出接管底部2cm以上。



1.3.1.3龙门框安装

在开口容器中可以采用龙门框式安装,接管轴线必须对准容器出口或垂直于介质表面。



在露天料堆安装时,大的露天料堆需要通过多个仪表进行测量,仪表可以固定在起重架上,传感器探头应该对准介质表面。

1.3.2测量使用的接管如何延长

超声波物位计的探头和被测量介质表面之间需要保持一个最小距离,就是通常所说的盲区。但有时现场不能保证这个最小距离,那么就需要在容器上安装一个延长的接管。

1.3.2.1测量液体的接管如何延长

要尽量使接管内壁保持光滑,接管不能浸没到介质里,防止介质污染接管或者粘附在接管内壁上。
