升级版超声波液位计电气接线图
发布日期:2014-5-16 17:28:48

一、电气接线图

★提示:分体式超声波物位计的探头和主机的连接电缆长度,请事先确定好足够的长度,不要到现场再用其他电缆连接。在现场再次连接电缆,会影响信号传输质量和强度。
★接电源的时候,不要把交流电接到除交流电端子外的任何其他端子。否则会烧毁仪表电路或元器件。

★485、232以及4-20ma的输出端子是不可以短路的,如果短路会引起内部电路烧毁的情况。

(1) 单通道分体式标准型超声波物位计电气连接图

◆单通道分体式标准型接线端子示意图

接线方法

  地:首先必须给仪表的接地端子真正接到大地上,不要跟其他设备共用地线端子。接4号端子。

换能器:红线接 Trans1 换能器    线: Temp 1 + 温度传感器

        黑线: GND 地线

电流输出电流+接mA1 +;        电流-接mA- /GND

继电器:RLlnA与RLnB为常开;

        如果要继电器默认状态是“常开”,接线就接RLlnA与RLnB

        RLnA与RLnC为常

        如果要继电器默认状态是“常闭”,接线就接RLlnA与RLnC。

(2)一连接图:

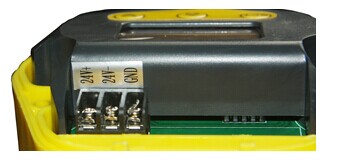

◆一体式增强型四线制


电源线:电源是交流电:接L,N

        电源是直流:24V+ 接24VDC+ ,GND接24V DC-

             式增强型四线制电气连接

◆一体式增强型二线制

◆一体式防爆型四线制

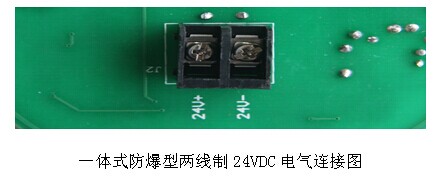

式防爆型二线制
